悬挂式胶片冷却机

悬挂式胶片冷却机概述

　　悬挂式胶片冷却机通过压片机压出的胶片进行冷却的装置，其中涂层隔离剂装置有浸渍和淋浴两种方法，胶片叠片装置有连续折叠胶片和叠片两种形式。

悬挂式胶片冷却机原理

　　悬挂式胶片冷却机主要工艺设备由涂层隔离剂装置、夹层提升输送带、挂胶冷却输送装置、切刀叠片装置、传动装置和控制系统组成。


悬挂式胶片冷却机应用范围

　　悬挂式胶片冷却机是加压式捏炼机或密炼机的下辅机，在轮胎生产或再生胶延伸产品生产的炼胶中，与双锥螺杆挤压机或开炼机配套使用，输送、涂抹隔离剂、风冷、干燥、截断、折叠等连续生产操作。

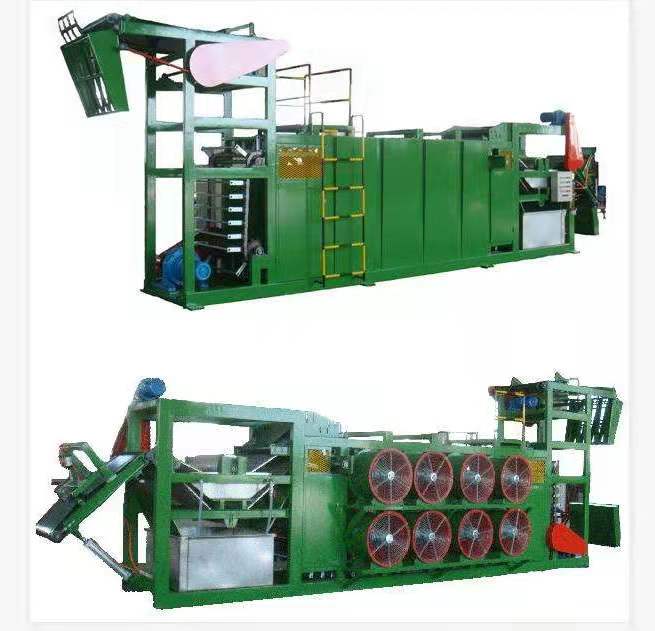

悬挂式胶片冷却机结构

　　悬挂式胶片冷却机常用的悬挂式胶片冷却器有XPG1500型和XPG600型XPG1500型和XPG600型两种，结构基本相同。主要由接收装置、槽装置、提升装置的挂片冷却装置、推进装置、架空架平台、摆片装置、电气控制操作盘等构成。


悬挂式胶片冷却机安装前准备工作

　　1、悬挂式胶片冷却机安装前应准备相应的起重设备。悬挂式薄膜冷却器为分体结构，可参考分体结构中的最大质量条件。当机器运输到现场安装时，开箱检查和检查机器部件是否有任何缺陷，发现问题及时补救。组装机器部件前，必须仔细清洗，清洗后涂上润滑脂并保护它们。


　　2、悬挂式胶片冷却机滑动搬运时，滚动杆的直径不应大于60毫米，以免木箱推上滚动杆时过度倾斜而发生事故。使用叉车提升时，拆卸的机器应小心捆绑，软物应放在钢索或绳索与机器接触的地方。调节水平度时，在敲击垫铁之前，应先取下水平尺。
